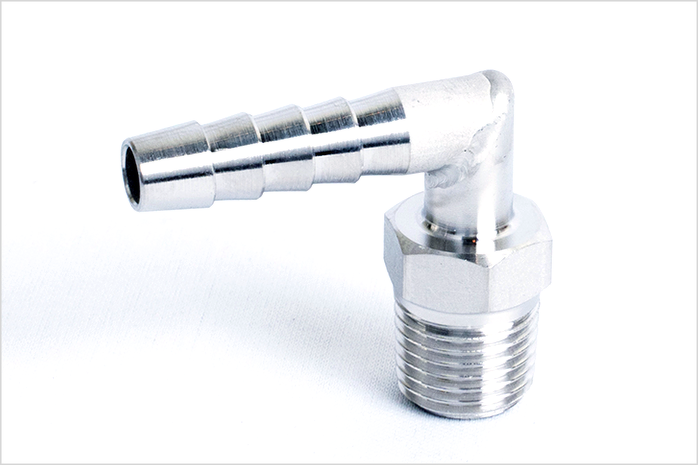

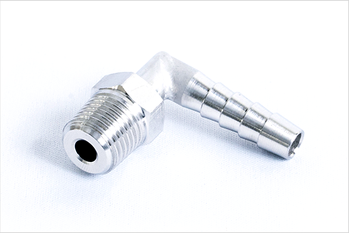

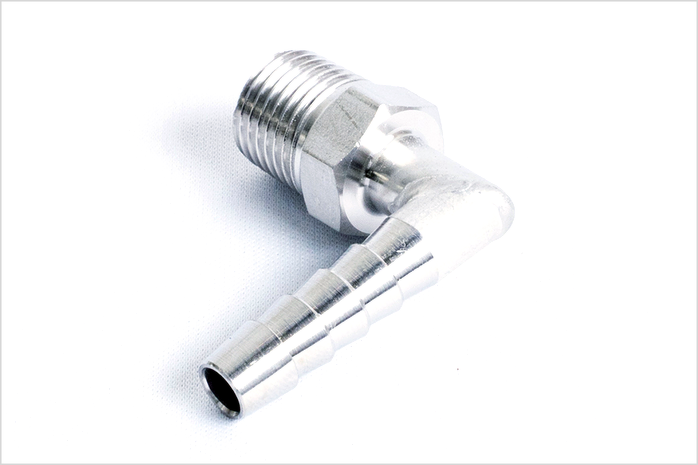

ホースエルボ（90°型六角ホースニップル）
ホースエルボはSＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。また、規格に無いサイズでも製作可能です。
製品仕様
| 使用圧力 | 10kgf/㎡（常温） |
|---|---|
| 使用温度 | ホースの仕様に準ずる |
| 材質 | SUS304 |
| 流体 | 水・空気・油・溶液 |
製品詳細
（単位：mm）
| 呼び径 | ホース径 | ホース長さ | ||
|---|---|---|---|---|
| Dφ | L1 | L2 | ||
| PT 1/8 | SHL-006-0060 | 6 | 29 | 26 |
| PT 1/8 | SHL-006-0070 | 7 | 35 | 30 |
| PT 1/4 | SHL-008-0070 | 7 | 35 | 32 |
| PT 1/4 | SHL-008-0080 | 8 | 35 | 32 |
| PT 3/8 | SHL-010-0105 | 10.5 | 39 | 39 |
| PT 1/2 | SHL-015-0140 | 14 | 44 | 45 |
| PT 1/2 | SHL-015-0160 | 16 | 44 | 47 |
| PT 3/4 | SHL-020-0205 | 20.5 | 57 | 55 |
| PT 1" | SHL-025-0270 | 27 | 73 | 68 |
■製作鋼種 SUS304
記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
