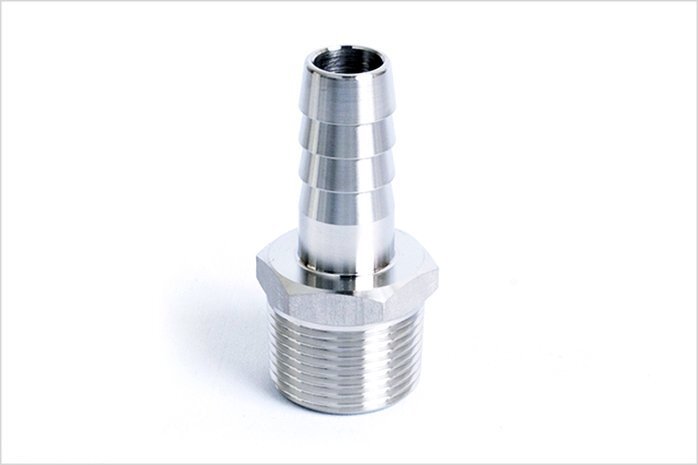

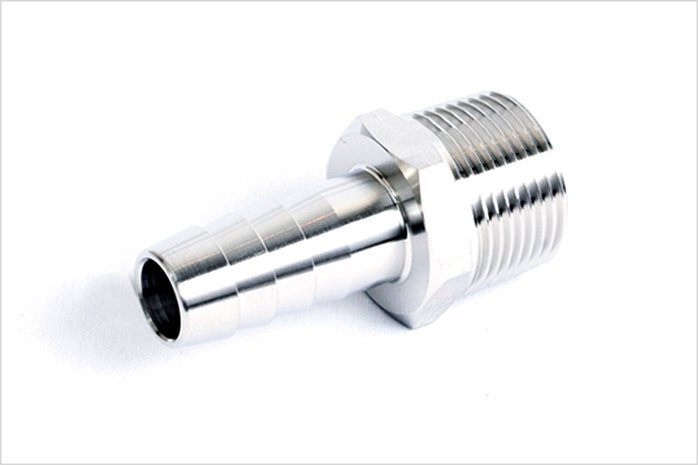

六角ホースニップル
井筒製作所の六角ホースニップルは、SＵS304（SCS13）、316（SCS14）、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。常時160種多品種をご用意。豊富な品揃えでお客様の多様なご要望にお答えします。さらに、引出し製品は完全国内生産の自社製品（MＡDＥ ＩN JＡPＡN）です。ロストワックス製の海外輸入品ものも、自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。
製品仕様
| 使用圧力 | 1.0MPa（常温） |
|---|---|
| 使用温度 | ホースの仕様に準ずる |
| 材質 | SUS304/SCS13（PT1”以上） ※SUS316/SCS14 ★SUS316L |
| 流体 | 水・空気・油・溶液 |
製品詳細
（単位：mm）
| 呼び径 | ホース径 | 長さ | ホース長さ | 下穴 | 平径 | |
|---|---|---|---|---|---|---|
| Dφ | L | L1 | ｄ | H | ||
| PT 1/8 | SHA-006-0040 | ※4 | 27 | 13 | 2 | 12 |
| SHA-006-0050 | ※5 | 32 | 18 | 2.5 | 12 | |
| SHA-006-0060 | ★※6 | 34 | 20 | 3 | 12 | |
| SHA-006-0070 | ※7 | 34 | 20 | 4 | 12 | |
| SHA-006-0080 | ※8 | 34 | 20 | 5 | 12 | |
| SHA-006-0090 | ※9 | 37 | 23 | 5.5 | 12 | |
| SHA-006-0100 | 10 | 37 | 23 | 6 | 12 | |
| SHA-006-0105 | ※10.5 | 37 | 23 | 6 | 12 | |
| SHA-006-0110 | 11 | 37 | 23 | 6 | 12 | |
| SHA-006-0120 | 12 | 38 | 23 | 6 | 14 | |
| SHA-006-0127 | 12.7 | 40 | 25 | 6 | 14 | |
| PT 1/4 | SHA-008-0040 | ★4 | 30 | 13 | 2 | 14 |
| SHA-008-0050 | 5 | 35 | 18 | 2.5 | 14 | |
| SHA-008-0060 | ※6 | 37 | 20 | 3 | 14 | |
| SHA-008-0070 | ※7 | 37 | 20 | 4 | 14 | |
| SHA-008-0080 | ★※8 | 40 | 23 | 5 | 14 | |
| SHA-008-0090 | ※9 | 40 | 23 | 5.5 | 14 | |
| SHA-008-0100 | ※10 | 40 | 23 | 6 | 14 | |
| SHA-008-0105 | ※10.5 | 40 | 23 | 6 | 14 | |
| SHA-008-0110 | ※11 | 40 | 23 | 6.5 | 14 | |
| SHA-008-0120 | ※12 | 40 | 23 | 7 | 14 | |
| SHA-008-0127 | 12.7 | 42 | 25 | 7.7 | 14 | |
| SHA-008-0130 | ※13 | 42 | 25 | 8 | 14 | |
| SHA-008-0140 | ※14 | 43 | 25 | 8 | 17 | |
| SHA-008-0150 | 15 | 45 | 27 | 8 | 17 | |
| SHA-008-0160 | 16 | 45 | 27 | 8 | 17 | |
| PT 3/8 | SHA-010-0040 | 4 | 32 | 13 | 2 | 17 |
| SHA-010-0050 | 5 | 37 | 18 | 2.5 | 17 | |
| SHA-010-0060 | 6 | 39 | 20 | 3 | 17 | |
| SHA-010-0070 | 7 | 42 | 20 | 4 | 17 | |
| SHA-010-0080 | ※8 | 42 | 23 | 5 | 17 | |
| SHA-010-0090 | ※9 | 42 | 23 | 5.5 | 17 | |
| SHA-010-0100 | ※10 | 44 | 25 | 6 | 17 | |
| SHA-010-0105 | ★※10.5 | 44 | 25 | 6.5 | 17 | |
| SHA-010-0110 | ※11 | 44 | 25 | 7 | 17 | |
| SHA-010-0120 | ※12 | 44 | 25 | 8 | 17 | |
| SHA-010-0127 | ※12.7 | 46 | 27 | 8.7 | 17 | |
| SHA-010-0130 | ※13 | 46 | 27 | 9 | 17 | |
| SHA-010-0140 | ※14 | 46 | 27 | 10 | 17 | |
| SHA-010-0150 | 15 | 46 | 27 | 10 | 17 | |
| SHA-010-0160 | ※16 | 46 | 27 | 10 | 17 | |
| SHA-010-0170 | 17 | 50 | 30 | 10 | 19 | |
| SHA-010-0190 | 19 | 53 | 33 | 11 | 22 | |
| SHA-010-0200 | 20 | 53 | 33 | 11 | 22 | |
| SHA-010-0205 | 20.5 | 53 | 33 | 11 | 22 | |
| SHA-010-0210 | 21 | 53 | 33 | 11 | 22 | |
| SHA-010-0220 | 22 | 53 | 33 | 11 | 23 | |
| PT 1/2 | SHA-015-0040 | 4 | 36 | 13 | 2 | 22 |
| SHA-015-0060 | 6 | 46 | 23 | 3 | 22 | |
| SHA-015-0070 | 7 | 46 | 23 | 4 | 22 | |
| SHA-015-0080 | ※8 | 46 | 23 | 5 | 22 | |
| SHA-015-0090 | ※9 | 49 | 26 | 5.5 | 22 | |
| SHA-015-0100 | ※10 | 49 | 26 | 6 | 22 | |
| SHA-015-0105 | ※10.5 | 49 | 26 | 6.5 | 22 | |
| SHA-015-0110 | 11 | 53 | 30 | 7 | 22 | |
| SHA-015-0120 | ※12 | 53 | 30 | 8 | 22 | |
| SHA-015-0127 | ※12.7 | 53 | 30 | 8.7 | 22 | |
| SHA-015-0130 | ※13 | 53 | 30 | 9 | 22 | |
| SHA-015-0140 | ★※14 | 53 | 30 | 10 | 22 | |
| SHA-015-0150 | ※15 | 53 | 30 | 10 | 22 | |
| SHA-015-0160 | ★※16 | 53 | 30 | 11 | 22 | |
| SHA-015-0170 | 17 | 53 | 30 | 12 | 22 | |
| SHA-015-0180 | 18 | 56 | 33 | 13 | 22 | |
| SHA-015-0190 | ※19 | 56 | 33 | 14 | 22 | |
| SHA-015-0200 | ※20 | 56 | 33 | 14.5 | 22 | |
| SHA-015-0205 | ※20.5 | 56 | 33 | 14.5 | 22 | |
| SHA-015-0210 | ★※21 | 56 | 33 | 14.5 | 22 | |
| SHA-015-0220 | 22 | 58 | 35 | 14.5 | 23 | |
| SHA-015-0250 | 25 | 62 | 38 | 17 | 27 | |
| SHA-015-0260 | 26 | 62 | 38 | 18 | 27 | |
| SHA-015-0265 | 26.5 | 64 | 40 | 18 | 29 | |
| SHA-015-0270 | 27 | 64 | 40 | 18 | 29 | |
| PT 3/4 | SHA-020-0080 | 8 | 49 | 24 | 5 | 27 |
| SHA-020-0105 | 10.5 | 53 | 28 | 6.5 | 27 | |
| SHA-020-0120 | 12 | 55 | 30 | 8 | 27 | |
| SHA-020-0127 | 12.7 | 55 | 30 | 8.7 | 27 | |
| SHA-020-0140 | ※14 | 60 | 35 | 10 | 27 | |
| SHA-020-0150 | 15 | 60 | 35 | 10 | 27 | |
| SHA-020-0160 | ※16 | 60 | 35 | 11 | 27 | |
| SHA-020-0190 | ※19 | 60 | 35 | 14 | 27 | |
| SHA-020-0200 | ※20 | 60 | 35 | 15 | 27 | |
| SHA-020-0205 | ★※20.5 | 60 | 35 | 15 | 27 | |
| SHA-020-0210 | ※21 | 60 | 35 | 15.5 | 27 | |
| SHA-020-0220 | 22 | 60 | 35 | 16 | 27 | |
| SHA-020-0250 | 25 | 64 | 38 | 17 | 27 | |
| SHA-020-0260 | ※26 | 64 | 38 | 18 | 27 | |
| SHA-020-0265 | 26.5 | 66 | 40 | 18 | 29 | |
| SHA-020-0270 | ★※27 | 66 | 40 | 18 | 29 | |
| SHA-020-0320 | 32 | 70 | 40 | 18 | 35 | |
| SHA-020-0340 | 34 | 70 | 40 | 18 | 36 | |
| PT １ | SHA-025-0140 | 14 | 70 | 40 | 9 | 36 |
| SHA-025-0160 | 16 | 70 | 40 | 11 | 36 | |
| SHA-025-0190 | 19 | 70 | 40 | 14 | 36 | |
| SHA-025-0200 | 20 | 70 | 40 | 14 | 36 | |
| SHA-025-020.5 | 20.5 | 70 | 40 | 14 | 36 | |
| SHA-025-0210 | 21 | 70 | 40 | 15 | 36 | |
| SHA-025-0220 | 22 | 70 | 40 | 15 | 36 | |
| SHA-025-0250 | 25 | 70 | 40 | 19 | 36 | |
| SHA-025-0260 | 26 | 70 | 40 | 19 | 36 | |
| SHA-025-0265 | ※26.5 | 70 | 40 | 19.5 | 36 | |
| SHA-025-0270 | ★※27 | 70 | 40 | 19.5 | 36 | |
| SHA-025-0300 | 30 | 70 | 40 | 22 | 36 | |
| SHA-025-0320 | 32 | 70 | 40 | 24 | 36 | |
| SHA-025-0330 | 33 | 70 | 40 | 25 | 36 | |
| SHA-025-0340 | 34 | 70 | 40 | 25 | 36 | |
| PT １1/4 | SHA-032-0330 | 33 | 85 | 52 | 25 | 46 |
| SHA-032-0340 | ★※34 | 85 | 52 | 25 | 46 | |
| SHA-032-0350 | 35 | 85 | 52 | 25 | 46 | |
| SHA-032-0380 | 38 | 85 | 52 | 28.5 | 46 | |
| SHA-032-0405 | 40.5 | 85 | 52 | 31 | 46 | |
| PT １1/2 | SHA-040-0380 | 38 | 92 | 57 | 28.5 | 50 |
| SHA-040-0405 | ★※40.5 | 92 | 57 | 31 | 50 | |
| SHA-040-0450 | 45 | 92 | 57 | 35 | 50 | |
| SHA-040-0480 | 48 | 92 | 57 | 38 | 50 | |
| SHA-040-0500 | 50 | 92 | 57 | 40 | 54 | |
| SHA-040-0508 | 50.8 | 92 | 57 | 40 | 54 | |
| SHA-040-0525 | 52.5 | 92 | 57 | 42.5 | 54 | |
| PT ２ | SHA-050-0405 | 40.5 | 96 | 57 | 31 | 63 |
| SHA-050-0500 | 50 | 102 | 63 | 40 | 63 | |
| SHA-050-0508 | 50.8 | 102 | 63 | 40 | 63 | |
| SHA-050-0525 | ★※52.5 | 102 | 63 | 42.5 | 63 | |
| SHA-050-0550 | 55 | 102 | 63 | 44 | 63 | |
| PT ２1/2 | SHA-065-0640 | ※64 | 120 | 74 | 53 | 80 |
| SHA-065-0660 | 66 | 120 | 74 | 55 | 80 | |
| PT ３ | SHA-080-0760 | 76 | 130 | 80 | 65 | 92 |
| SHA-080-0780 | ※78 | 130 | 80 | 67 | 92 | |
| PT ４ | SHA-100-1010 | ※101 | 150 | 97 | 90 | 120 |
| PT ５ | SHA-125-1270 | 127 | 174 | 117 | 112 | 145 |
■製作鋼種 SUS304 ※印SUS316もあります。★印SUS316L（SCS16A）もあります。記載がないサイズ、材質でも製作可能ですのでお気軽にお問い合わせください。
★PF（英式管用平行ネジ）やNPT（米国式管用テーパーネジ）も対応可能です。
