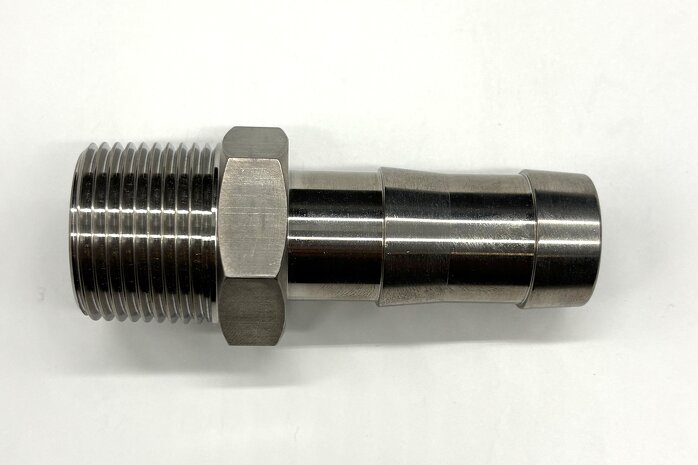

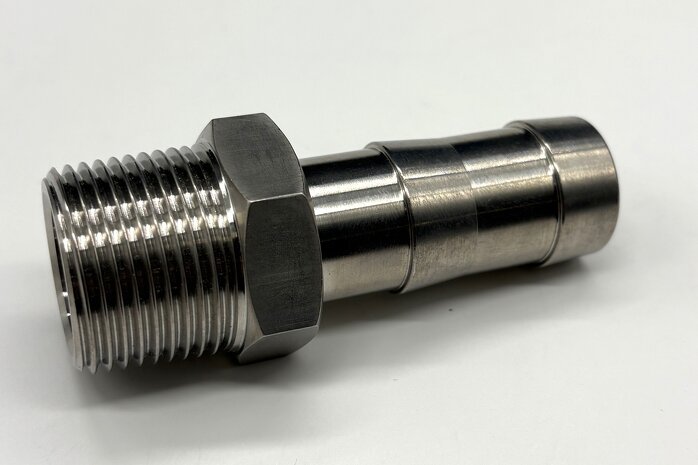

六角パンチニップル（PT）1山／2山たけのこ形状 ★NEW★
ホース差込部に1山または2山たけのこ形状を採用したパンチニップルです。
通常の六角ホースニップルに比べ挿入抵抗を抑え、ホース組付作業をスムーズに行えます。
ホースへの負担を抑えながら、各種流体ラインへ安定した接続を実現します。
規格に無いサイズも製作可能。ぜひお問い合わせください。
製品仕様
| 使用圧力 | 1.0MPa（常温） |
|---|---|
| 使用温度 | ホースの仕様に準ずる |
| 材質 | SUS316L |
| 流体 | 水・空気・油・溶液 |
製品詳細
（単位：mm）
| 呼び径 | ホース径 | 長さ | ホース長さ | |
|---|---|---|---|---|
| Dφ | 約L | L1 | ||
| PT 1/4 | SHP-008-0070 | 7 | 50 | 31 |
| PT 1/4 | SHP-008-0090 | 9 | 50 | 31 |
| PT 3/8 | SHP-010-0100 | 10 | 52 | 31 |
| PT 1/2 | SHP-015-0130 | 13 | 69 | 42 |
| PT 1/2 | SHP-015-0163 | 16.3 | 79 | 52 |
| PT 3/4 | SHP-020-0203 | 20.3 | 89 | 52 |
| PT 1” | SHP-025-0265 | 26.5 | 93 | 56 |
■製作鋼種 SUS316L
※記載がないサイズ、材質でも製作可能ですのでお気軽にお問い合わせください。NPTネジ・PFネジ等も対応可能です。
