変換ニップル

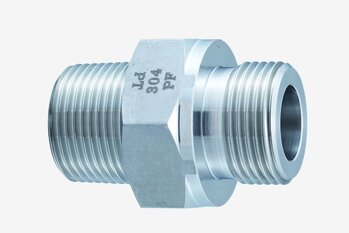

変換ニップル Oリング溝付(PT×NPT)高圧タイプ

お客様のご要望にお応えし、PF側にOリング溝がある六角ニップルを新製品で製作いたしました。
井筒製作所の変換ニップル(PT×NPT)は、SUS304材料を使用しております。アメリカねじと日本ねじとの継手としての役割を果たし、高圧力にも耐える優れた耐久性を持っています。また、自社工場でNPTゲージ、PTゲージにて管理しております。

製品仕様

最高使用圧力 S/80相当
材質 SUS304
流体 水・空気・油・溶液

製品詳細

(単位:mm)

呼び径 平径 長さ
H L
PT 1/8×PF 1/8 SNPF-0606 14 25
PT 1/4×PF 1/4 SNPF-0808 19 34
PT 3/8×PF 3/8 SNPF-1010 22 36
PT 1/2×PF 1/2 SNPF-1515 27 44
PT 3/4×PF 3/4 SNPF-2020 36 51
PT 1×PF1 SNPF-2525 41 57
PT 11/4×PF11/4 SNPF-3232 50 64
PT 11/2×PF11/2 SNPF-4040 55 66
PT 2×PF2 SNPF-5050 75 74
PT 2 1/2×PF 2 1/2 SNPF-6565
PT 3 ×PF 3 SNPF-8080

■製作鋼種 SUS304
記載がないサイズでも製作可能ですので、お気軽にお問い合わせください。

◇耐圧検査していない為、耐圧保障はしておりません。
